Prosinec 2023 - Měděná páska

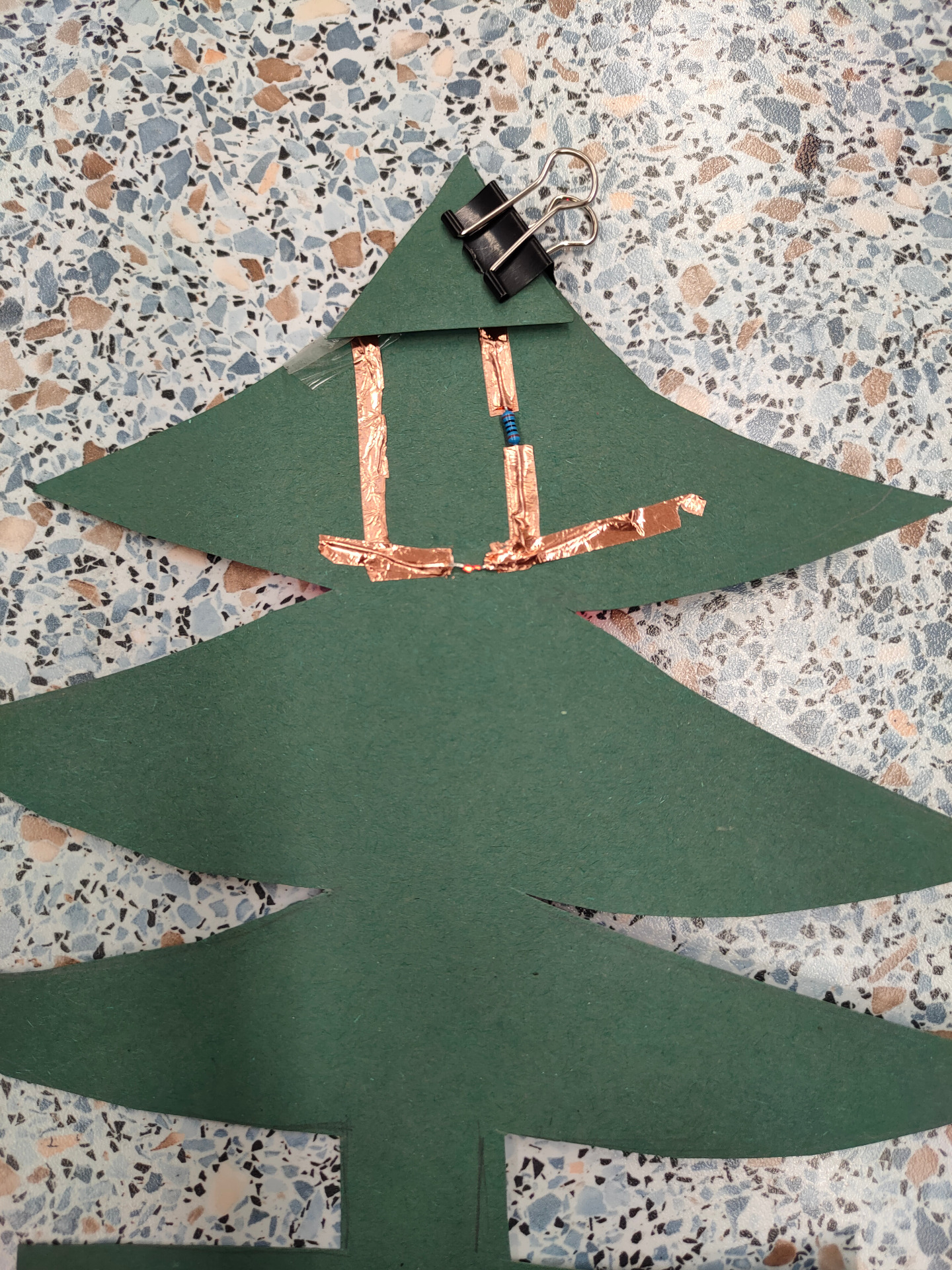

Poslední letošní setkání jsme strávili s výrobou elektrických obvodů z měděné pásky. Začali jsme jednoduchou ozdobou podle vlastní fantazie. V tomto případě je výroba jednoduchá - navrhneme vlastní tvar, přilepíme měděnou samolepící pásku, přidáme jednotlivé součástky (3 mm červená LED, rezistor 100 ohm, 3V baterie CR 2032 a obvod uzavřeme kovovým klipsem nebo třeba kolíčkem na prádlo). Zadní strana vypadá takto:

A zde jsou naše výsledky (u sněhuláka jde o paralelní zapojení tří LED:

Po této vánoční rozcvičce jsme se pustili do RGB obvodu, který je převzatý ze stránky Teachers Pay Teachers, konkrétně jde o tento obvod:

https://www.teacherspayteachers.com/Product/Interactive-Paper-Circuit-Touch-Sensitive-RGB-Light-Simple-STEM-Activity-10071277


Skládá ze ze tří větví obvodu, které spínají RGB kontakty tříbarevné LED. Pomocí spínání prsty je možné kombinovat barvy a vytvářet krásné kombinace. Výsledek stojí opravdu za to:

Moc pěkný efekt je kombinace několika hraček najednou.




Seznam součástek:

Červená LED: https://www.gme.cz/v/1492965/bright-led-bl-b5141-l-led-3mm-cervena nebo podobná.

RGB LED: https://www.laskakit.cz/rgb-led-5mm-difuzni--spolecna-katoda/

nebo

https://www.laskakit.cz/rgb-led-8mm-difuzni--spolecna-katoda/

Měděná páska: je možnost několika variant, my jsme nakupovali zde (cena je 3,4 Kč/m) :

https://www.laskakit.cz/medena-paska-samolepici-5mm/ (jen pro doplnění, lepidlo není vodivé, takže při případném napojení je potřeba k sobě přiložit horní strany pásky a poté přelepit další vrstvou pásky)

Předřadné odpory: Pro první, jednodušší obvod jsme použili 100 ohm rezistor, pro druhý je potřeba cca 56 ohm. My jsme dali do větve k červené LED dva rezistory paralelně (celkem 50 ohm). Třeba zde (ideálně koupit více kusů najednou): https://www.gme.cz/v/1488214/gym-cym-rm-100r-1w-1-0309-metalizovany-rezistor

Baterie 3V CR 2032 nejlevněji asi zde: https://jysk.cz/domacnost/osvetleni/zarovky-baterie/baterie-wilmer-cr2032-8-ks/bal
